Taller de Diseño-Habitat

Entrega Final Diciembre 3 del 2010
Listado de planos:

1. Memoria de Diseño del Proyecto
2. Planta general primer piso
3. Plantas de parqueaderos

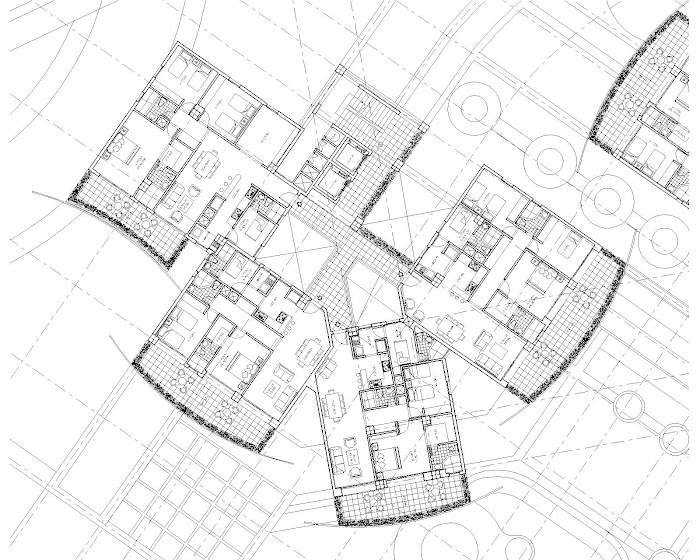

4. Plantas de apartamentos Tipo.
5. Planta Zona Social
6. Planta de cubiertas
7. Alzados laterales ( 4 fachadas )
8. Cortes Torre de apartamentos (2)
9. Corte area comercial ( almacen ancla y locales )
10. Perspectivas generales y parciales
11. Planta ampliada apartamento tipo a escala 1:20
- Diseño de pisos.
- Instalaciones Electricas
- Planta cielo raso.
12. Planta placas estructurales de apartamentos tipo
13. Maqueta Volumetrica

El 5 de Noviembre se realizara una entrega parcial del Ante-proyecto Arquitectónico, se analizaran las diferentes plantas y alzados de cada proyecto con el fin de identificar y corregir sus diseño

Entrega 2o Corte

Conjunto habitacional

Un cierto número de viviendas que comparten comunes denominadores, tales como el momento de construcción, ser parte de un mismo proyecto constructivo, en grado variable ser de un mismo tipo habitacional, y un valor semejante sino idéntico

El conjunto habitacional, se identifica además por el trazado de sus límites administrativos.

Territorio conformado por una agrupación de unidades de viviendas, que pueden ir desde agrupaciones mínimas (12-25 viviendas) hasta las de gran tamaño (400-1500 viviendas), de una densidad variable, un equipamiento comunitario y social básico, una organización de elementos espaciales y nodales, que en conjunto con el espacio intersticial (vacío o construido), conforman la estructura del conjunto.

Se dice de un conjunto de viviendas concebidas dentro de un concepto integral, generalmente aprobado como un único proyecto o programa por la autoridad pública pertinente, casi siempre dentro del formato de propiedad horizontal compartida

Se puede definir un Centro Comercial como un conjunto de establecimientos comerciales independientes, planificado y desarrollado con criterio de unidad, que dispone permanentemente de una imagen y gestión unitaria.
Es un espacio donde se concentra la oferta comercial para ganar atractivo hacia el público.

Tipos de centros comerciales

Fashion Mall: De dimensiones enormes con una tienda departamental grande, así como al menos 150 locales comerciales de venta lmnudeo, sin supermercado, generalmente de ropa y artículos de uso personal, casi siempre con clima, cerradas y de varios pisos y habitualmente acompañandos de cines.
Comunity Center: De uso diario, por consiguiente con supermercado, artículos de uso común, variedad de productos que son de uso diario, visitadas por lo menos 1 vez a la semana, cerradas, climatizadas, son sólo de 1 piso y suelen contar con cines.
Power center: Varios big boxes únicamente, no tienen pasillos interiores, básicamente son comercios de grandes dimensiones con Category Killers.
Town Center: No necesariamente es un ancla de grandes dimensiones, pero sí varias chicas y con productos de uso cotidiano con muchos servicios (tintorerías, mercerías, convivencia, blancos, electrodomésticos, etc, generalmente con pasillos interiores, aunque no siempre son cerradas.
Online: El centro comercial online es la forma de comprar que la gente mas está aceptando ultimamente, y es que las comodidades de poder comprar desde su casa o puesto de trabajo, sin la necesidad de desplazarse gastando gasolina y/o tiempo, está causando furor. Este tipo de centros comerciales destaca por su crecimiento estadístico de ventas en los ultimos años.
LifeStyle Center: Es una variante de los comunity center o de los fashion mall en los que se combinan hoteles, condominios, centro de convenciones, etc.
Strip Mall: Centros comerciales de calle, más comúnmente de servicios, sin embargo con variedad de giros y algo de ropa, ya sea de una marca en especial pero muy exclusiva, o bien de uso común, tienen sólo los pasillos frontales a los locales, no son climatizadas, el estacionamiento está enfrente de cada local, hay desde 1 hasta 3 pisos, comúnmente tienen algunos de los locales para oficinas, etc.

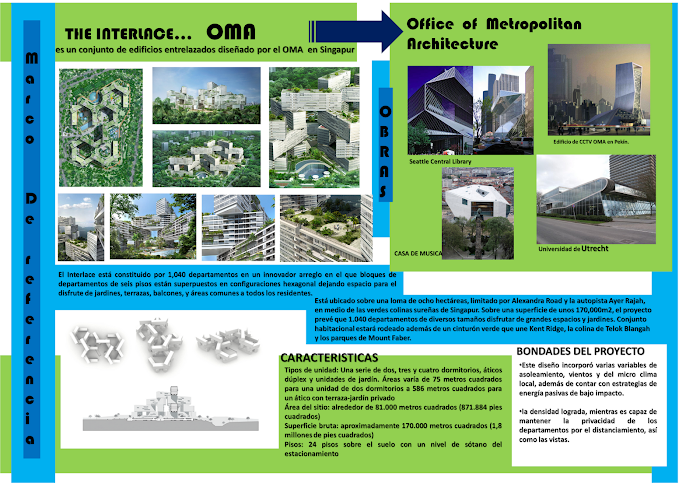

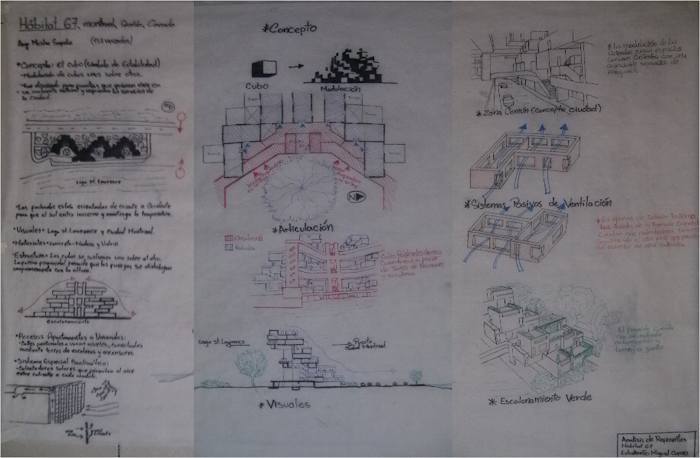

Analisis de proyectos arquitectónicos de uso mixto ( Vivienda-comercio) con soluciones alternativas, ecologicas o de autosostenibilidad.

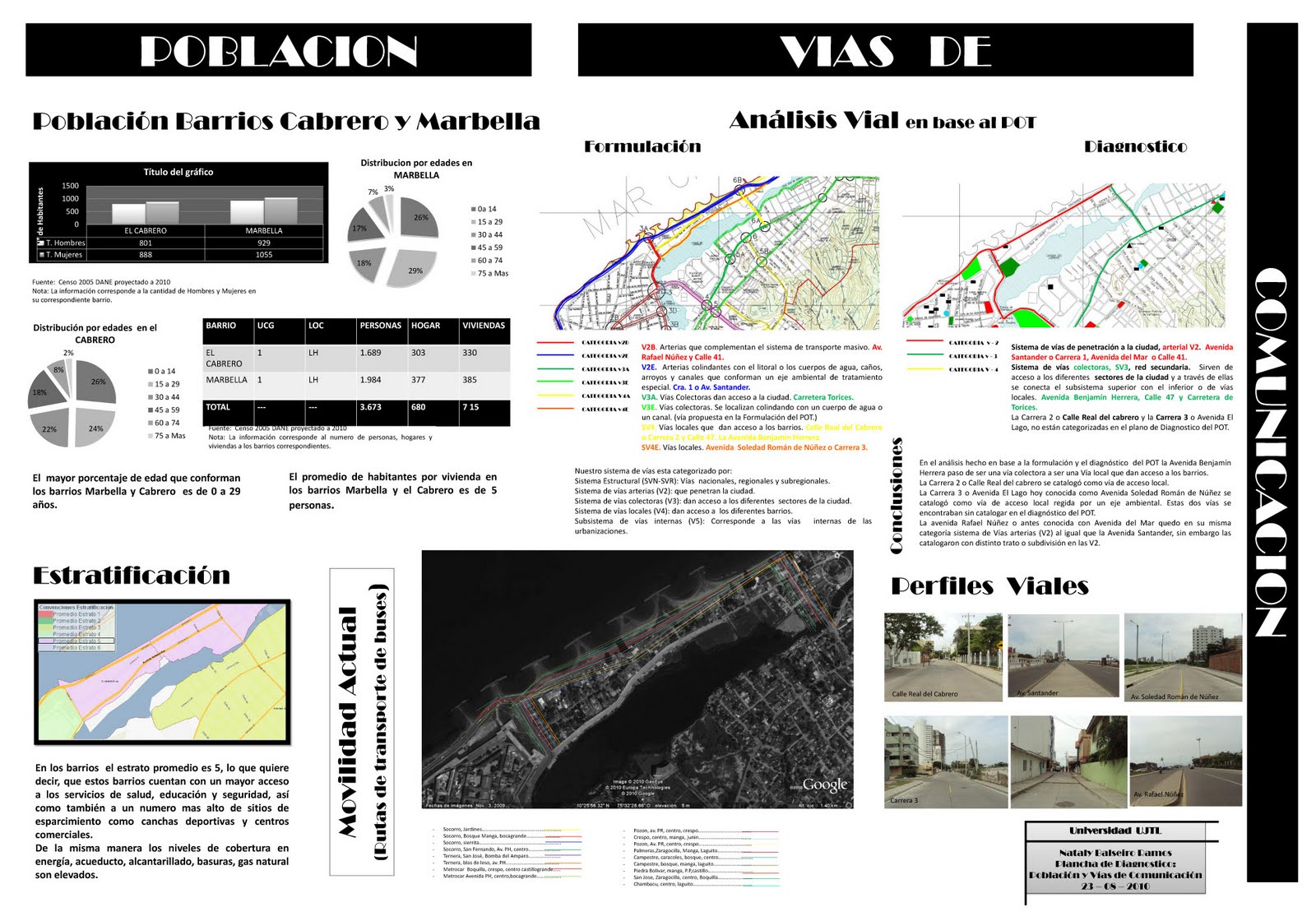

Analisis general del sector

1. Localización, Reseña histórica del sector: Etapas de Desarrollo urbano
2. Análisis de elementos físicos: clima, asoleamiento, vegetación, topografía
3. Población, componente socio-económico
4. Vías de comunicación, movilidad, tipos de vías
5. Análisis de vivienda: tipologías
6. Usos del suelo ( comercio, vivienda, institucional , recreativo )

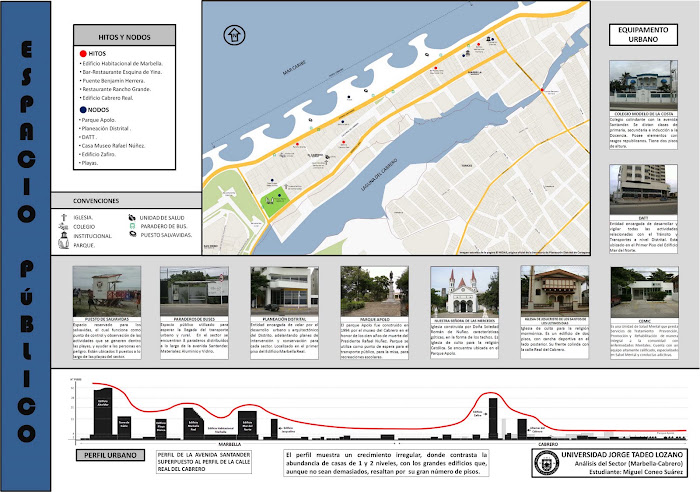

7. Espacio público, equipamiento vías de comunicación, movilidad, tipos de vías, perfiles urbanos, hitos y nodos
8. Infraestructura de servicios públicos.
9. Normatividad: usos del suelo (actividades principales, compatibles, complementarias y restringidas

Se denomina proyecto arquitectónico al conjunto de elementos gráficos que se emplean para representar el diseño de una construcción, previamente a que se lleve a cabo. Está compuesto por una serie de componentes: planos, dibujos, esquemas y textos explicativos.

La industria del diseño arquitectónico requiere la generación de proyectos capaces de satisfacer las necesidades de los espacios habitables del ser humano, en lo funcional y estético, incorporando las nuevas tecnologías y sistemas constructivos.

Respondiendo con soluciones técnicas y constructivas que se adecuen a cada tipo de proyecto en la organización, lo funcional, el entorno físico, la construcción y la viabilidad financiera.

Etapas del proyecto arquitectónico:

Las etapas básicas de un proyecto arquitectónico son siete:

• Definición de los alcances, objetivos y necesidades: previo a la realización de los dibujos, es necesario emprender una investigación de los objetivos y necesidades del proyecto, y se identifican tres actividades básicas:

• Planteamiento del programa, es la etapa inicial, en la que el cliente busca al especialista para llevar a cabo el diseño de su edificio, resolviendo sus necesidades básicas, adecuándose a los recursos disponibles.

• Interpretación del programa. El arquitecto hace una interpretación de lo expuesto por el cliente y establece los objetivos de la investigación.

• Investigación. Se elabora una síntesis de la información recabada en las etapas anteriores.

• Programa de diseño: es un listado de los componentes del sistema y sus requerimientos. Por ejemplo: acceso, dormitorios, comedor, etc.

• Diagrama arquitectónico: se realiza un esquema gráfico partiendo del programa arquitectónico, donde se representan todos los elementos del programa y sus relaciones. Por ejemplo: la cocina debe relacionarse con el comedor, el pasillo, pero no debe relacionarse con los dormitorios.

• Diseño: es la etapa de realización del proyecto arquitectónico. Se traduce la información obtenida a formas útiles. Es un proceso creativo en el que intervienen distintos elementos: hipótesis de diseño, zonificación, esquema.

• Anteproyecto: esta etapa consiste en la realización de una maqueta, un juego de planos, y otros medios de representación, para explicar gráficamente el diseño del edificio. El edificio se representa en planta, alzado, con cortes y perspectivas. Es un paso preliminar, que sirve para que el cliente visualice el diseño y de su aprobación. De ser aprobado, se pasa al proyecto definitivo.

• Proyecto básico: es una descripción del diseño que aporta la forma, las funciones, distribución, sistema constructivo, planos, modelos 3D, maquetas, memoria descriptiva, presupuesto general. También se incorporan las características urbanísticas del edificio.

• Proyecto arquitectónico: es el último paso en el diseño, consta de un conjunto de planos, esquemas, dibujos, textos explicativos (memoria descriptiva, presupuesto general). Se representa en planta, alzado, cortes, perspectivas, maqueta, modelo 3D. la planimetría debe presentarse a escala, acotada, con ubicación del edificio en el terreno, orientación, detalle de materiales, y elementos que requieran especial atención.

Componentes del proyecto arquitectónico:

El proyecto arquitectónico se elabora previo a la construcción y su diferencia con el proyecto básico está en que especifica cómo se va a llevar a cabo la construcción.

Sobre los planos del proyecto básico, se incorpora información y especificaciones técnicas destinadas al constructor y los contratistas, donde se explican detalladamente los materiales y técnicas que se emplearán. Se debe incluir por lo menos los siguientes planos:

• Plano topográfico y de niveles

• Planos de cimentación

• Planos de replanteo de muros

• Planos de porticadas, con pilares y vigas

• Planos de losas, entrepisos y azoteas

• Plano de saneamiento

• Planos de instalaciones

• Planos de acabados

El concepto de hábitat humano que se utiliza en la ecología humana y sobre todo en urbanismo es una extensión por analogía del concepto ecológico de hábitat. Se refiere al conjunto de factores materiales e institucionales que condicionan la existencia de una población humana localizada. En arquitectura el término se emplea también para referirse a las condiciones que la organización y el acondicionamiento del espacio interior de un edificio, residencial o de trabajo, ofrecen a sus habitantes.

Otros conceptos:

"Lugar de condiciones apropiadas para que viva un organismo, especie o comunidad animal o vegetal".

Otros Autores

"Sitio geográfico, donde se determinan los factores condicionantes que permiten las adaptaciones de las actividades vitales de los organismos asi como sus modos vitales de sobrevivencia. Dentro de él se dan una serie de reacciones de los organismos, que van produciendo cambios que traen a su vez, como consecuencia, una red de interrelaciones nuevas" (5)

“el espacio concebido como medio de vida o bien el encuentro del recurso humano con el territorio. Categoría fundamental y unificadora de las disciplinas que se ocupan de la modificación y organización del espacio y de su valoración y uso en el tiempo con el fin de hacerlo habitable al hombre, entendiendo a éste como parte de un modelo social en un momento histórico y en un determinado territorio” (6)

“Concepto adaptado en la actualidad por las ciencias sociales. Hacer el espacio habitable por el hombre, entendiendo a éste como parte de un modelo socia en un momento histórico determinado. Se refiere a la ordenamiento e integración de hechos físicos- espaciales que son resultado de hechos sociales, económico, culturales y geográficos, y va incorporada a magnitudes que pasando por el país, la región, la ciudad, el barrio terminan o comienzan en el edificio y su equipamiento. El análisis del hábitat exige abarcar la totalidad del espacio natural ocupado por un grupo social. Se entiende como la organización tanto de espacio para las actividades del hombre como de las actividades del hombre en el espacio” (7)

“Proceso de acondicionamiento que el hombre realiza sobre un espacio o ambiente natural a fin de desarrollar sus actividades en él” (8)

“El sistema de elementos materiales concretos en el que se lleva a efecto la vida y la acción humanas; comprende diversos tipos de asentamientos humanos (metropolitanos, urbanos y rurales) con sus viviendas, lugares de actividad, equipamiento, infraestructura (de transporte, agua, energía comunicaciones, disposición de residuos) paisaje y elementos afines; el hábitat de una sociedad humana determinada es un materialización de su cultura, tanto pasada como actual” (9)

“…asentamiento de una población en un área determinada partiendo del carácter dominante del valor de uso del espacio. […] se explica generalmente por las condiciones topográficas, edáficas, climáticas e hídricas de un sector sobre el que se asienta una colectividad para humanizarlo” (10)

“...entorno espacial modificado o construido por el hombre, implicando un territorio y una red de relaciones establecida con otros territorios y con otros hombres” (11)

Un principio es la base, el punto, fundamento, origen o razón fundamental. También llamados ideas generatrices, son los conceptos de los que se vale el diseñador para influir o conformar un diseño. Las ideas o principios ofrecen vías para organizar las decisiones para ordenar y generar de un modo consciente una forma. Es decir, se pueden considerar como artificios visuales que permiten la coexistencia de varias formas y espacios, tanto perceptivos como conceptuales, dentro de un todo ordenado y unificado. Estos temas dominantes se deben utilizar con bastante seguridad en la creación de diseños. Con la adecuada elección de una idea o un principio el diseñador empieza a prefijar el resultado formal y el modo como se diferencia de otras configuraciones. Existen muchos principios o ideas, y aquí nombraremos y explicaremos las que consideramos mas importantes.

• Simetría
• Eje
• Jerarquía
• Ritmo
• Repetición
• Pauta
• Transformación
• Transición
• Unidad
• Directriz
• Equilibrio
• Adición y substracción
• Armonía
• Carácter
• Coherencia
• Claridad • Textura
• Proporción
• Posición
• Plasticidad
• Continuidad
• Dimensión
• Escala
• Color
• Contraste
• Variedad
• Sinceridad
• Simbolismo
• Rigidez
• Modulación
• Familiaridad
• Trama
SIMETRIA. Distribución adecuada y equilibrada de formas y espacios alrededor de una línea (llamado eje) o de un punto (o centro) común. Lo general es el equilibrio la simetría viene a ser un forma especifica de equilibrio. Tipos de simetría. - Simetría bilateral: distribución equilibrada de elementos iguales alrededor de un eje. Simetría central: elementos equivalentes que se contrarrestan y que se disponen en torno a dos o más ejes que se cortan en un punto central.

EJE. Es el elemento mas elemental para organizar, más o menos regularmente, formas y espacios arquitectónicos. Es una línea que puede ser imaginaria e invisible, que implica simetría, pero exige equilibrio. Al eje se le pueden colocar limites para reforzar la noción, y estos limites pueden ser alineación de una planta o planos verticales que ayuden a definir un espacio lineal que coincida con el eje.

JERARQUIA. Articulación de la relevancia o significación de una forma o un espacio en virtud de su dimensión, forma o situación relativa a otras formas y espacios de la organización. El sistema de valores es definido según las necesidades y deseos del usuario y de las decisiones del diseñador. Resumiendo, la predominancia de una forma o espacio que es jerárquicamente importante se logra convirtiéndolo en una excepción a la norma, en una anomalía dentro de un modelo, que de no ocurrir así, sería regular. Los indicativos de importancia tenidos en cuentas pueden ser la calidad, la riqueza, el detalle, la ornamentación y los materiales excepcionales. Como tipos de jerarquía podemos señalar:
• por una dimensión excepcional (por tamaño)
• por una forma única (contorno)
• por su localización estratégica (situación dentro de la composición)
RITMO. Es una sucesión o repetición de elementos (líneas, contornos, formas o colores), los cuales pueden ser constantes o alternos, o afectados por el color, la textura, la forma y la posición, logrando una composición grata, armoniosa y acompasada en la sucesión de elementos. Su presencia hace valorizar la composición ya que le da dinamismo. Dentro de los tipos de ritmo podemos encontrar: - ritmo monótono: caracterizado por su disposición de elementos iguales a intervalos constantes, llegándose a considerar tan natural o común que el observador no llega a percibirlo. - Ritmo dinámico: presenta elementos iguales a intervalos diferentes, o elementos desiguales a intervalos iguales o desiguales, que pueden crecer o decrecer en dimensiones.

REPETICIÓN. Reproducción exacta de los elementos, agrupándose los elementos de acuerdo a la proximidad de unos a otros y a sus características visuales que comparten. La forma repetitiva más usual y sencilla es la lineal, en la que los elementos no tienen que ser totalmente iguales para agruparse, simplemente deben tener un distintivo común pero concediendo individualidad dentro de una misma familia. La repetición puede darse por tamaño, contorno o perfil, y por detalles característicos.

PAUTA. La pauta organiza un modelo arbitrario de elementos a través de su regularidad, su continuidad y su presencia permanente. La pauta puede ser una línea recta, una forma plana o una forma volumétrica. Los elementos se pueden componer siguiendo: - Una línea: crea un límite común; una trama línea crea un campo unificador y neutro. - Un plano: reúne los elementos bajo si mismo o bien actuar de fondo o marco. - Un volumen: congrega a los elementos dentro de sus limites o organizarlos alrededor de su perímetro.

TRANSFORMACIÓN. Son los cambios formales que se producen en los limites del propio elemento. Es semejante a la transición, pero el atributo que se modifica repercute en la forma bi o tridimensional. Mediante la transformación el diseñador luego de seleccionar un modelo arquitectónico típico cuya estructura formal y ordenación de elementos sea apropiada y razonable, mediante manipulaciones ligeras o cambios y permutaciones apenas perceptibles, genera un diseño dentro de las condiciones especificadas. La transformación exige que la composición original sea perfectamente comprendida y captada, y que el diseño resultante mas evidente que el primero, pero sin destruirlo, es decir sobre elaborado.

TRANSICIÓN. Son progresiones limitadas en las que se producen un cambio cualitativo sin la alteración de lo formal. Por ejemplo, abierto a cerrado, de fuera a dentro, de simple a complicado. Cada uno de los sucesivos incrementos que separan las condiciones extremas de la transición hacen referencia a las colaterales y así constituyen un lazo de unión entre las mismas.

UNIDAD. Cuando se ha logrado unidad sus elementos no pueden ser movidos, ni sustituidos por otros, ni mucho menos quitados, sin que la respuesta formal y funcional sufra alteraciones o desintegraciones. Significa que a través de la unidad el diseño o composición expresa una idea integradora, la cual es única. Esta idea debe prevalecer en la relación e interacción que desarrollen los diferentes elementos que forman parte de un todo. De esto se deduce que aunque todos los elementos que participan en una composición no son iguales deben ejercer reacciones reciprocas entre sí tratando de mantenerse siempre juntos y donde las características propias aportan en beneficio del todo. Esta propiedad no permite que la esencia de los cuerpos sea alterada ya sea por omisión, cambio de posición o reemplazo, ya que cualquier cambio o modificación producido cambia o destruye el todo. La unidad es una cualidad básica e importante de todo diseño, pues si no se logra se tendría un caos o crisis espacial y el no haber cumplido con la acción de componer u ordenar un todo.

DIRECTRIZ. Las composiciones debe definir claramente las líneas de acción que determinan su forma. Estas líneas son sus directrices, que podemos entender como la línea, superficie o figura que determina las condiciones de generación de otra línea, figura o superficie. Las directrices en un diseño nacen de las relaciones que define el universo o área de acción, o de los puntos estratégicos que determinan vistas dominantes. Luego pueden ser paralelas a las líneas básicas del espacio o las propias líneas diagonales de la forma del terreno o espacio. También pueden utilizarse otros pares de líneas como ejes conjugados, siendo perpendiculares entre si. Las directrices de un volumen pueden ser verticales, horizontales o inclinadas. Su buen uso debe generar respuestas espaciales que logran unidad armoniosa.

EQUILIBRIO. Es un aspecto fundamental de la composición, es un estado de estabilidad perceptiva o conceptual. Un equilibrio compositivo implica un paralelismo con el de los pesos donde un número de unidades de “A” equivale a otro distinto de unidades de “B”. Existen tres tipos de equilibrio:
• Equilibrio axial: se logra el control de fuerzas por medio de un eje central o eje de simetría, es decir los elementos se reflejan como en un espejo, donde existe una repetición de elementos situados a uno y otro lado de su eje de comparación.
• Equilibrio radial: da lugar a un movimiento giratorio o de rotación de los elementos con un punto como centro, logrando así el equilibrio o compensación de fuerzas.
• Equilibrio oculto: depende de la sensibilidad del diseñador, y se basa en una organización espacial tomando en cuenta la forma, el tamaño, posición, textura, peso, y color de los elementos. Se presenta en la naturaleza, y permite al diseñador mayores posibilidades por sus características dinámicas, por su soltura y por no estar regido a movimiento especifico o a eje de comparación. Pero hay que tener presente los requerimientos, pues sino se convierte en desequilibrio.
ADICIÓN Y SUBSTRACCIÓN. Es el proceso de anexar o agregar y de segregar formas construidas para crear una arquitectura o composición. Al utilizar la adición se percibe la composición como una agregación de unidades o partes identificables. Al contrario, la substracción se puede conceptualizar como el dominio del conjunto según el cual un observador capta la composición como un todo identificable del que se ha extraído algunas partes.

ARMONÍA. Es la perfecta proporción, integración, interrelación y concordancia de una cosa con otra o de los elementos con un todo. Con este todo armónico se logra a la vez verdadera unidad, donde se nota claramente que cada elemento es un componente indispensable de ese todo.

CARÁCTER. Es una cualidad que permite identificar la función y utilidad de un espacio o elemento, sin necesidad de penetrar en él. Es decir permite advertir cómo es o cómo se comporta sin necesidad de ahondar profundamente. Por medio del carácter las formas tienen un significado y responden claramente a su razón de ser. La expresión del carácter esta impregnado de sencillez, sinceridad, fuerza, unidad armoniosa y perfecto equilibrio. Una composición sin carácter es inexpresiva, carece de valor, de ahí que la forma y la función se interrelacionan armónicamente para brindar expresividad.

COHERENCIA. Es una perfecta relación tanto funcional como formal de los elementos que conforman el espacio o la composición. Es una cualidad de la unidad armoniosa y de toda composición. Se puede lograr si usamos formas repetitivas o frecuentes (usando, por ejemplo, el ritmo), color, textura, detalles, etc, ya que a través de ellos se pueden enlazar los elementos que determinan o componen un diseño.

CLARIDAD. Expresión muy utilizada en el diseño y denota franqueza y sinceridad en el diseño, denota franqueza y sinceridad en la utilización de formas y en la relación de los espacios. Para que exista una claridad física debe existir primero un claridad mental y conceptual. Es decir conocimiento de los conceptos, criterios y teorías de diseño, lo que se puede expresar a través de simplificación de líneas, trazos y volúmenes. La claridad permite mostrar una excelente funcionalidad, cuando los espacios que conforman la unidad fluyen y se relacionan sin complicación y sus formas yo volúmenes se expresan sin recurrir al rebuscamiento.

TEXTURA. Todos los materiales, objetos, formas, volúmenes, etc, poseen una textura, es decir, representa el acabado final que se muestra al ojo del observador. Entonces, podemos afirmar que la textura es el acabado que tienen los cuerpos en su superficie, presentando sensaciones táctiles y visuales, que pretenden realzar, acentuar y valorizar la superficie de la forma. Puede ser natural, si se aprovecha la terminación final del material empleado. Y aplicada cuando sobre la superficie natural se da un tratamiento diferente al propio, de tal forma que los acabados reciben el nombre de texturizados.

PROPORCIÓN. Es la correspondencia debida entre las cosas y tamaños. Es una relación dimensional entre las partes que constituyen un todo y el todo en relación al espacio donde se debe ubicar, situar o desarrollar. Por eso en la proporción interactúan formas y los tamaños de los elementos con el objetivo de lograr un todo armonioso. El uso adecuado de la proporción es poco perceptible al ojo del observador, solo se nota un todo armonioso. Sin embargo, su uso inadecuado es rápidamente perceptible por que plantea deformidad y desbalance del diseño.

POSICIÓN. Es la ubicación de un elemento o un conjunto de elementos que componen un todo dentro de un universo, espacio o área de acción. Además la posición permite acentuar los elementos, lo cual resulta básico para definir el punto focal o atracción visual de la composición. La posición es importante en todo diseño y base para lograr el equilibrio o balance de formas, para dominar el espacio. Volumetricamente permite la relación de masas en base a un ordenamiento y proporcionamiento lógico de ellas. Edificio símbolo después del ataque sobre Hiroshima, Japón

PLASTICIDAD. Es una característica tridimensional que permite que un material, forma o elemento sea moldeado, producto de una acción externa, lográndose mejores efectos estéticos. La plasticidad se enriquece por los efectos que logran las líneas, las superficies, los planos, las texturas, el volumen y el color. Todos estos aspectos deben estar integrados a fin de conformar un todo armónico. Es decir que la plasticidad tiene como fin primordial lograr efectos visualmente agradables, aristas suaves y bien delineadas, planos bien definidos, figuras estilizadas, líneas y superficies suavizadas a fin de lograr la mejor expresión de la forma. Utiliza las mejores propiedades de los materiales y de los sistemas constructivos para obtener los mejores resultados formales.

CONTINUIDAD. Es el enlace, traslado y seguimiento que debe existir entre los elementos, planos y volúmenes, que son parte de un todo o composición y que sobre todo permite percibirlos como un todo. Por medio de la continuidad se puede lograr la integración de los diferentes elementos dentro de un conjunto y así apreciar un solo cuerpo. Se puede lograr mediante la utilización del ritmo, de líneas y detalles dinámicos que recorren el todo, que pudiesen rodear o contornear el conjunto. La continuidad permite identificar un objeto o elemento, no importando la cara o plano que se observe, ya que las características del todo se transmiten a los diferentes planos o espacios que conforman la composición. Continuidad no significa igualdad, pues al observar de lado, de frente o desde arriba una composición podemos advertir su presencia, determinando su propia identidad.

DIMENSIÓN. Es la longitud de una línea, extensión de una superficie o volumen de un cuerpo. Se aplica a la geometría del espacio, y en ella se advierte tres dimensiones: largo, ancho y profundidad, y es a través de este espacio que se define o determinan formas o volúmenes que son percibidos por el hombre. En la época griega se genero la Regla de Oro, la cual relacionaba las dimensiones a fin de lograr una proporción armónica en las edificaciones. Además podemos incluir la cuarta dimensión: el tiempo. Se logra incorporar el concepto del tiempo a los espacios en obras cubistas y abstractas.

ESCALA. Es una relación dimensional o de medidas que se relacionan al hombre con el espacio o con los objetos y es a partir de las medidas del hombre que las diferentes escalas de medición surgen, ya que el hombre representa la escala natural y a partir de ella podemos determinar tamaños o dimensiones espaciales, adecuadas y armónicas. Conocemos dos tipos de escala: escala natural: donde el hombre es el centro, razón o patrón del espacio, escala espiritual: donde la razón de la edificación es el patrón del espacio. Se da por medio de la relación de magnitudes entre el destino o función del espacio construido y el hombre.

COLOR. Es una de las sensaciones visuales mas fuertes y de mayor influencia en la percepción visual, pues junto a la claridad, definen cualquier apariencia visual. Se plantean las siguientes cualidades del color, siguiendo las definiciones de Rudolph Arheim:
• Cromatismo: es el paso muy suave de un matiz a otro.
• Entonación: armonía establecida sobre las variaciones de un solo color que puede escogerse para todo un espacio.
• Saturación: es el grado de su tinte.
• Luminosidad: es el contenido de gris o negro (cualidad de oscuro)
Los colores primarios pigmento son: rojo, azul y amarillo., los colores secundarios son: naranja, verde y violeta.
CONTRASTE. Definido como la contraposición, comparación o diferencia notable que existe entre los elementos. Se puede expresar como la combinación y relación de formas, colores tamaños, texturas, posición de elementos en un espacio definido, buscando una concordancia armónica entre sus partes. Indica también ausencia de monotonía y por el hecho de estar presente indica la existencia de dos o mas elementos. La utilización correcta y sin abusos logra acentuar la relación entre dos elementos que conforman un todo. Sin el contraste se obtendría un vacío estético, traducido en monotonía y simpleza no logrando apreciar en su plenitud las características físicas particulares de cada elemento.

VARIEDAD. Es una cualidad del contraste, la cual permite la relación de varias formas, figuras o elementos, de formas distintas y con diferentes colores y texturas, pero su uso debe ser racional con mucha lógica, correspondencia y balanceado, por que podría caerse en un desorden y no lograr unidad, convirtiéndose en un muestrario de formas, texturas y colores. La variedad se consigue con la utilización de varios elementos que pueden tener características diferentes, pero que logran armonizarse e integrarse, llegando a formar parte indisoluble de un todo armonioso
